外徑千分尺的結構、測量原理以及需要注意什么

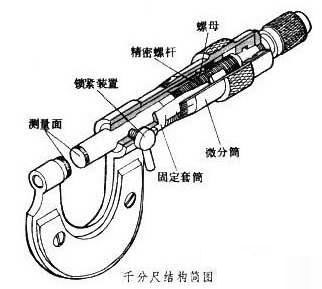

1、標準規定外徑千分尺的結構
其結構關鍵分成兩部分。其中是曲柄和固定的套筒相互之間牢固地連在一起；而另一部分是微分筒和測微螺桿堅固的連在一起。由于在固定的套筒里刻著陰螺紋，測微螺桿的外邊刻著陽螺旋，因此后一組能夠相對前一組旋轉。旋轉時測微螺桿就往左邊或右挪動，曲柄附在測砧和固定的套筒上。微分筒后端附帶測力設備（保護棘輪）。當卡緊搖桿卡緊后，固定的套筒和微分筒的位置就固定不會改變。
2、標準規定機械外徑千分尺的側量原理
外徑千分尺是根據螺旋放大的基本原理做成的，即螺桿在螺母中轉動一周，螺桿便順著旋轉軸線方位前行或倒退一個螺距的間距。因而，沿中心線方位挪動的細微間距，就能用圓周上的讀值表明出來。
游標卡尺的高精密外螺紋的牙距是0.5毫米，移動精確度有50個等分精確度，移動精確度轉動一周，測微螺桿可前行或倒退0.5毫米，因而轉動每一個測量范圍，等于測微螺桿前行或倒退這0.5/50=0.01mm。由此可見，移動精確度每一小測量范圍表明0.01mm，因此以千分尺可精確到0.01mm。然后還能再估讀一位，因此可讀到mm的千分位。
外徑千分尺存放時需要注意什么呢？
1.外徑千分尺存放時需注意存放在無太陽照射，濕氣少，自然通風優良，塵土少的地兒。
2.謹記一定要放到收納盒子中保存，不可以直接擺放在地面上。
3.最重要的一點：2個測量面中間打開0.1-毫米左右存放，另外不可以鎖緊緊固裝置，避免在存放過程中造成故障。
