圓度儀有哪些測量方法?

發布時間:2020-06-17
圓度儀是一款精密儀器,用以精確測量零件的圓度,因為零件的形狀不一,測量法也是不一樣,那具備哪些測量法呢,讓我們來了解一下.
1、圓度儀測量轉動軸法
根據精密軸系統軟件中的軸的一次轉動產生的環形軌跡與待精確測量的圓相比較。根據長短感應器將兩個圓的半徑中間的差別轉化成電子信號,其根據電路解決和計算機計算來測算。數顯儀表顯示圓度偏差,或是記錄儀記錄的環形輪廊圖案設計。轉動軸方式有兩種方式:傳感器轉動和操作臺轉動。前面一種適用高精度同心度精確測量,后面一種常見于精確測量中小型工件。
2、圓度儀測量三點法

被測產品工件通常是置放在V形塊中進行精確測量。在精確測量過程中,被測產品工件在V形塊中轉動一圈,并從千分尺載入較大指示值和較小標示值。兩個標示值中間的一半差別是被測產品工件外圓的圓度偏差。此方式適用精確測量具有單數邊緣形狀偏差的外圓或內圓,而且各自測量兩個共同角度為90°,120°或72°和108°的V形塊。

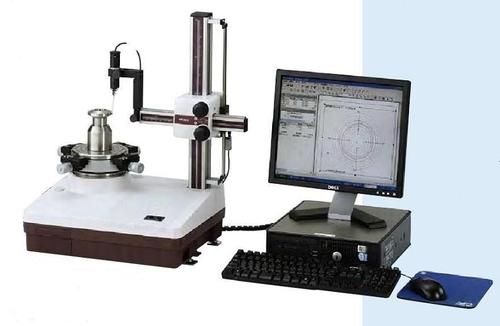

圓度儀

3、兩點法
常見的游標卡尺,比較器等,測量圓的橫截面直徑中間的較大誤差的一半作為橫截面的同心度誤差。此方式適用精確測量具備勻稱邊緣形狀偏差的外圓或內圓。
4、投射方式
一般在圓度儀投影機上精確測量,并將待測圓的輪廓圖象與投影儀屏幕上繪制的兩個極端同心圓進行比較,進而得到機器設備的圓度偏差。此方式適用測量邊沿較小的小產品工件。
5、圓度儀測量座標方式
一般在含有圓度儀的座標精確測量機里進行精確測量。依據預先選擇的笛卡爾平面坐標測量待測圓上好多個點的坐標值,并由計算機依據選定的圓度計算待測圓的圓度偏差。
