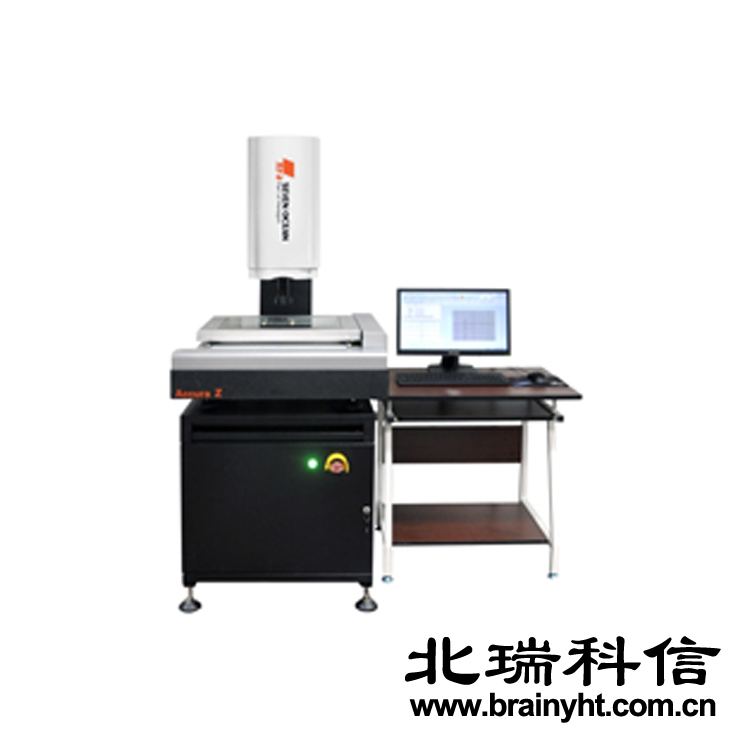

二次元影像測量?jī)x的介紹說明

二次元影像測量?jī)x又叫二維影像測量?jī)x、2D影像儀、光學影像測量?jī)x或者簡稱二次元等。二次元影像測量?jī)x是由光學顯微鏡對待測物體進行高倍率光學放大成像，經過CCD攝像系統將放大后的物體影像送入計算機后，能高效地檢測各種復雜工件的輪廓和表面形狀尺寸、角度及位置，特別是精密零部件的微觀檢測與質量控制。可將測量數據直接輸入到AUTOCAD中，成為完整的工程圖，圖形可生成DXF文檔,也可輸入到WORD、EXCEL、SP報表中，進行統計分析。

二次元影像測量?jī)x主要進行二維尺寸測量的精密測量?jī)x器，它只有X,Y兩軸具有光柵顯示，通過二維影像測來那個軟件配合進行產品二維尺寸的檢測。

二次元影像測量?jī)x的測量工序基本在幾萬分之一秒完成，所以可以把它看作是實時檢測設備，或者狹隘一點可以稱為動態測量設備。如果配置合乎要求，設備絕對不會產生圖像滯后現象。因工件大小而議，工作臺可以選擇不同行程。光源亮度可調，可以在各種光線條件下選擇最合適的光源亮度。

光學影像測量?jī)x是目前工業生產中比較常見的測量機，廣泛應用于手機配件、家電制品、連接器、機械配件、精密夾冶煉具、電腦周邊行業、精密沖壓件等領域，可進行單品檢測或批量檢測，在現代化工業生產中起到非常大的作用，促進現代化生產發展。
