外徑千分尺使用方法及注意事項

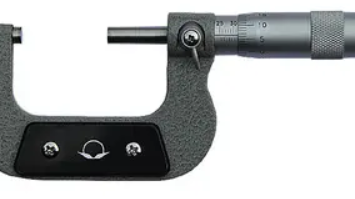

外徑千分尺常簡稱為千分尺，它是比游標卡尺更精密的長度測量儀器。外徑千分尺的結構由固定的尺架、測砧、測微螺桿、固定套管、微分筒、測力裝置、鎖緊裝置等組成。固定套管上有一條水平線，這條線上、下各有一列間隔為1毫米的刻度線，上面的刻度線恰好在下面二相鄰刻度線中間。微分筒上的刻度線是將圓周分為50等分的水平線，它是旋轉運動的。

根據螺旋運動原理，當微分筒（又稱可動刻度筒）旋轉一周時，測微螺桿前進或后退一個螺距0.5毫米。這樣，當微分筒轉動一個分度后，它轉過了1/50周，此時螺桿沿軸線移動了1/50×0.5毫米＝0.01毫米，所以，使用千分尺能夠準確讀取0.01毫米的數值。外徑干分尺的零位校準：使用千分尺時先要檢查其零位是否校準，所以先松開鎖緊裝置，清除油污，尤其是測砧與測微螺桿間接觸面要清洗干凈。檢查微分筒的端面是否與固定套管上的零刻度線重疊，若不重疊應先轉動旋鈕，直到螺桿要接近測砧時，轉動測力裝置，當螺桿剛好與測砧接觸時會聽到喀喀聲，此時停止轉動。如果兩零線仍不重疊（兩零線重疊的標志是：微分筒的端面與固定刻度的零線重疊，且可動刻度的零線與固定刻度的水平橫線重疊）,可將固定套管上的小螺絲松動，用專用扳手調節套管的位置，使兩零線對齊，再把小螺絲擰緊。
