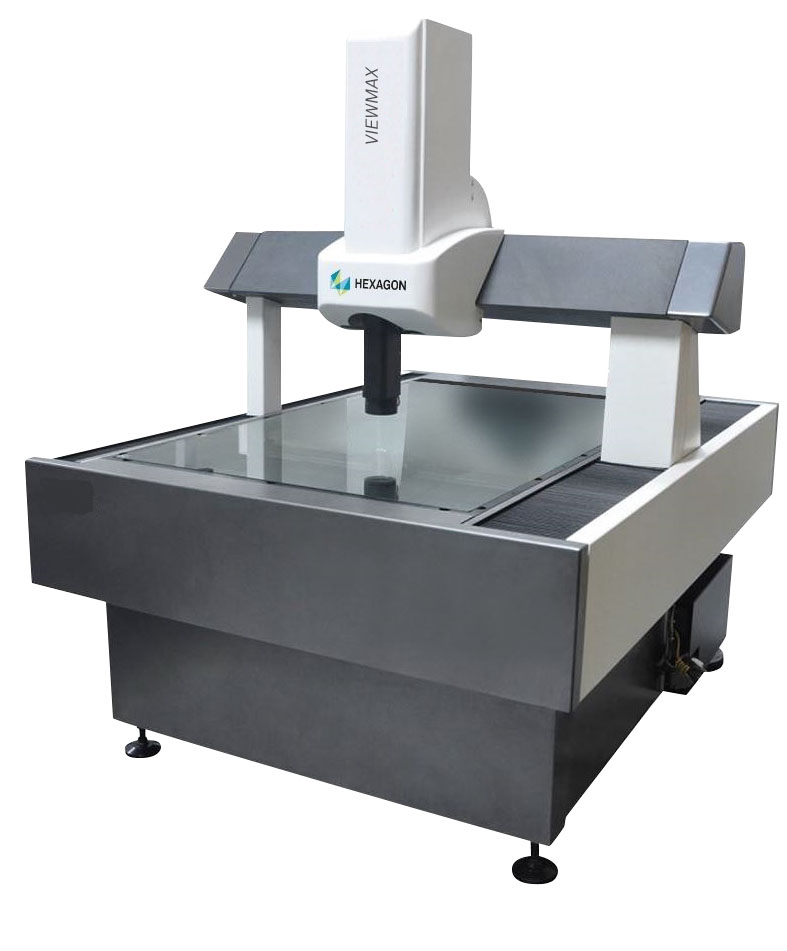

VIEWMAX L 系列采用三角橫梁技術的大量程影像測量機，確保機器優質的剛性質量比，精度更穩定，平面測量行程從600MM到2400MM可選擇，可滿足不同產品測量需求，該產品部分機型Z軸可定制到400MM,通過增加接觸傳感器可實現空間3維尺寸測量，通過增加CWS可實現軟，薄，透明，半透明，高反光等材料測量，將應用范圍進行多方向拓展。
技術特點
01 移動橋式結構，高精度花崗巖平臺
02 氣浮導軌，無磨損
03 精密的研磨級滾珠絲杠
04 三軸直流伺服電機
05 光柵尺分辨率 0.4μm
06 高分辨率工業相機
07 6.5:1 或 10:1 電動變焦鏡頭
08 白色 LED 同軸光，綠色 LED 透射光，4x90° 雙環表面環形光
09 移動速度：290mm/S
10 配備 METUS 或 PC- DMIS Vision 軟件
11 配備激光指示器快速查找被測量特征的位置
12 可選擇接觸式 Renishaw TP20 測頭
13 可選擇 0.5x、0.75x、1.5x、2x 附加鏡頭
14 可選擇 CWS 共聚焦白光
15 可選擇 Z 軸加高到 400mm
產品參數
| 機器型號 | 測量行程(mm) | 外形尺寸(mm) | 工作臺承重(kg) | 機器重量(kg) |
| 5.6.3 | 500*600*250 | 1110*1480*1750 | 30 | 860 |
| 6.8.3 | 600*800*250 | 1210*1680*1750 | 30 | 940 |
| 8.10.3 | 800*1000*250 | 1410*1880*1750 | 35 | 1260 |
| 10.12.3 | 1000*1200*250 | 1640*2482*1750 | 35 | 3420 |
| 12.15.3 | 1200*1500*250 | 1840*2782*1750 | 40 | 5000 |
| 15.18.3 | 1500*1800*250 | 2140*3082*1750 | 40 | 5800 |
| 15.21.3 | 1500*2100*250 | 2140*3382*1750 | 40 | 6400 |
| 18.22.3 | 1800*2200*250 | 2440*3482*1750 | 40 | 7600 |
| 18*25*3 | 1800*2470*250 | 2440*3732*1750 | 40 | 8500 |
環境要求
| 影像儀室溫度要求:Room Required Specifications | |
| 房間溫度(溫控間) Room Temperature | 18~22°C |
| 溫度梯度(時間) Temperature Gradient (in time) | 1°C/h |
| 溫度梯度(時間) Temperature Gradient (in time) | 2°C/24h |
| 溫度梯度(空間)Temperature Gradient (in the volume) | 1°C /m |
| 影像儀室濕度要求:Humidity Required Specifications | |
| 空氣相對濕度 Relative humidity | 40-70% |
| 電源要求: Electrical requirements | |
| 電壓Voltage | 220 V ±10% |
| 頓率Frequency | 50/60 Hz |
| 耗電量Power consumption | 1000VA |
| 用電設各要求接地可靠: 接地電阻小于 4 歐姆 A good earth ground (less than 4Ω) is required for reliable operation of the electrical controls. | |
