新能源

無論風能、太陽能還是核能，都需要大尺寸、高精度的測量設備，以確保設備的性能和整個能量轉化過程中的最大效率。

風能技術的發展和應用正取得令人矚目的非凡成就。超大尺寸和嚴格的尺寸公差要求是風電制造業測量應用的特點所在，無論是超大尺寸的風車葉片、塔筒、塔架的測量，還是集大尺寸與超高精度為一身的齒輪箱、變速箱的測量，以及系統安裝與校準，先進的測量設備在風電領域被廣泛采用，為提升風電行業的產能做出貢獻。

靈活、高效的完成超大尺寸的精密測量：

對于完成諸如風車葉片、塔筒、塔架等超大尺寸的測量，要求測量系統能夠具備獲取三維坐標的能力、測量空間要大 (如：40 m x 10 m x 5 m)、測量精度高、能夠密集采點以完成對曲面的評價、能夠便攜使用在各種場所、實現與CAD模型的比較分析、同時精確的對測量結果進行記錄。一般來說，可以用以下系統完成大尺寸物體的精確工業測量：

經緯儀/全站儀

激光跟蹤儀

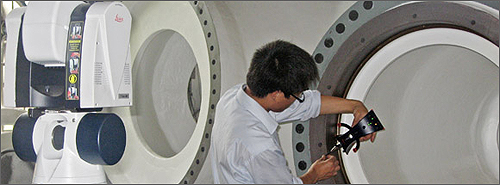

Leica激光跟蹤儀，通過配備手持式測量系統(包括激光靶球、手持式觸發測量系統、手持式掃描儀)，能夠完成對大尺寸物體的坐標數據采集，進行精確的分析，為風電行業的超大尺寸、現場測量提供了解決方案。

精密、大尺寸的箱體類零部件的測量：

風電領域的超大型發電機組，如齒輪箱、大型齒輪、風電主軸等重型零部件，需要極為精確的測量，并且尺寸大、形狀復雜。來自Leitz的大型龍門式測量機PMM-G、PMM-F是完成這類測量應用的理想解決方案，采用龍門式結構，行程范圍可達8000 x 3850 x 3700 mm；采用全球知名的QUINDOS測量軟件，能夠適合任何應－無論是簡單還是復雜特殊的幾何形狀，從風電發電機組的大尺寸齒輪箱精密檢測，到超大齒輪的檢測，Leitz精密測量系統所測量齒輪的最大直徑可達到39500 mm，是任何一種其它測量設備所不能完成的任務。。

現場裝配：

無論是塔筒的豎立，或者是風車葉片的檢測、或者是描述太陽能電池板的形狀以及檢測核能反應堆，精確而又具有超大尺寸和靈活性的Leica激光全站儀TDRA6000是負責能源領域日常維護和工作的重要設備。

手動量具簡化日常的工作：

除了用大的內外徑千分尺兩點接觸測量，用帶尺（包絡圓的外徑）、V型塊、測量滾輪（滾動接觸）和光學儀器（以經緯儀三角測量）等，憑借經常使用的簡單檢測手段，如固定卡規（內卡規），量塊組合或可伸縮內徑規也能測量大尺寸。

風能設備制造中的大尺寸意味著大于500mm的尺寸。除了用大的內外徑千分尺兩點接觸測量，用帶尺（包絡圓的外徑）、V型塊、測量滾輪（滾動接觸）和光學儀器（以經緯儀三角測量）等，憑借經常使用的簡單檢測手段，如固定卡規（內卡規），量塊組合或可伸縮內徑規也能測量大尺寸。

為解決從250mm到數米的大尺寸測量，TESA提供不同類型的測量工具，經過長時間的驗證，證明了其實際使用價值。
