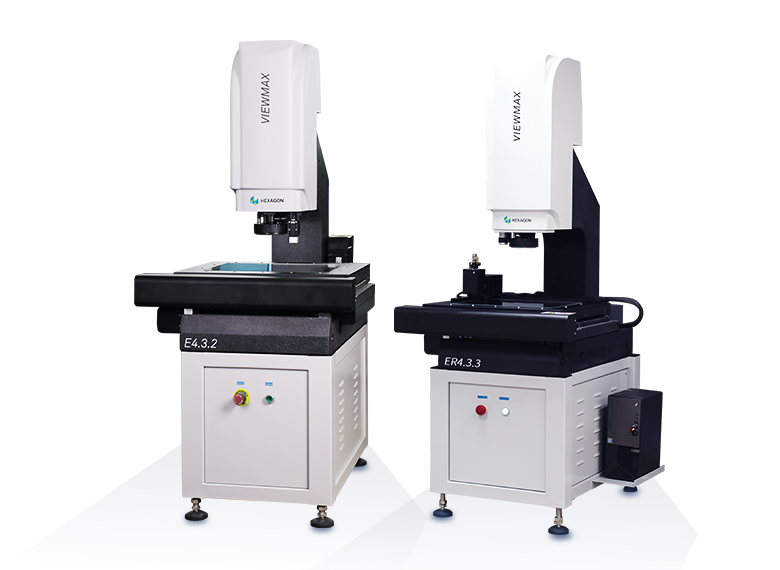

VIEWMAX E 系列具有更高精度和更完善的光學系統配置，搭配自動變焦鏡頭，滿足精密零件和復雜特征尺寸的測量；儀器搭載六環八區環形光，在面對某些特殊被測量物時，可利用不同的光線效果以凸顯被測物的特性，更好地抓取尺寸并達到高重復精度的上光源測量功能。
VIEWMAX ER在VIEWMAX E基礎上增加雙軸轉臺，實現同時測量多面尺寸, 特別適合于沖壓件，塑料件,注塑件和絲膜印刷，電子等行業的測量要求。
技術特點
01 高精度花崗巖底座、工作平臺、立柱
02 研磨級絲桿傳動
03 三軸全伺服閉環控制系統
04 高分辨率高清彩色相機
05 6.5:1 電動變焦鏡頭
06 白色 LED 同軸光，綠色 LED 透射光，6 環 8 區表面環形光
07 配備 METUS 軟件
08 實時影像測量導航系統
09 可選擇 MCP 接觸測頭
10 可選擇 CWS 共聚焦白光
11 ER機型：增加雙軸轉臺
產品參數
| 型號 | 外形尺寸 | 工作臺承重 | 機器重量 | ||
| Lx | Ly | Lz | |||
| E 3.2.2 | 639 | 860 | 1650 | 15 | 370 |
| E 4.3.2 | 767 | 1000 | 1650 | 15 | 460 |
| E 5.4.2 | 818 | 1140 | 1670 | 15 | 550 |
| ER 4.3.3 | 767 | 1000 | 1853 | 15 | 480 |
| ER 5.4.3 | 846 | 1425 | 1855 | 15 | 570 |
環境要求
| 影像儀室溫度要求:Room Required Specifications | |
| 房間溫度(溫控間) Room Temperature | 18~22°C |
| 溫度梯度(時間) Temperature Gradient (in time) | 1°C/h |
| 溫度梯度(時間) Temperature Gradient (in time) | 2°C/24h |
| 溫度梯度(空間)Temperature Gradient (in the volume) | 1°C /m |
| 影像儀室濕度要求:Humidity Required Specifications | |
| 空氣相對濕度 Relative humidity | 40-70% |
| 電源要求: Electrical requirements | |
| 電壓Voltage | 220 V ±10% |
| 頓率Frequency | 50/60 Hz |
| 耗電量Power consumption | 1000VA |
| 用電設各要求接地可靠: 接地電阻小于 4 歐姆 A good earth ground (less than 4Ω) is required for reliable operation of the electrical controls. | |
